項目

規格

類型

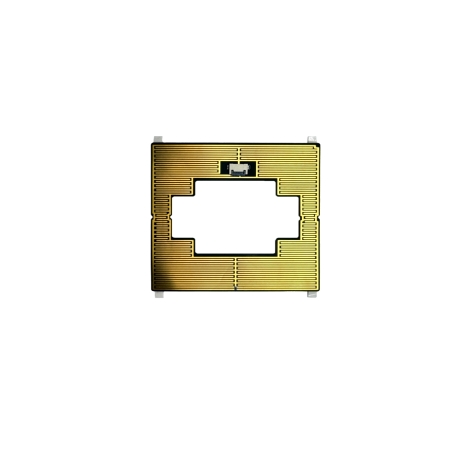

FPC 柔性電路板（單面板）

FPC 基材

聚酰亞胺單面銅箔層壓板，耐熱性 288℃/>10s（依照標準 IPC-TM-650 2.4.13）

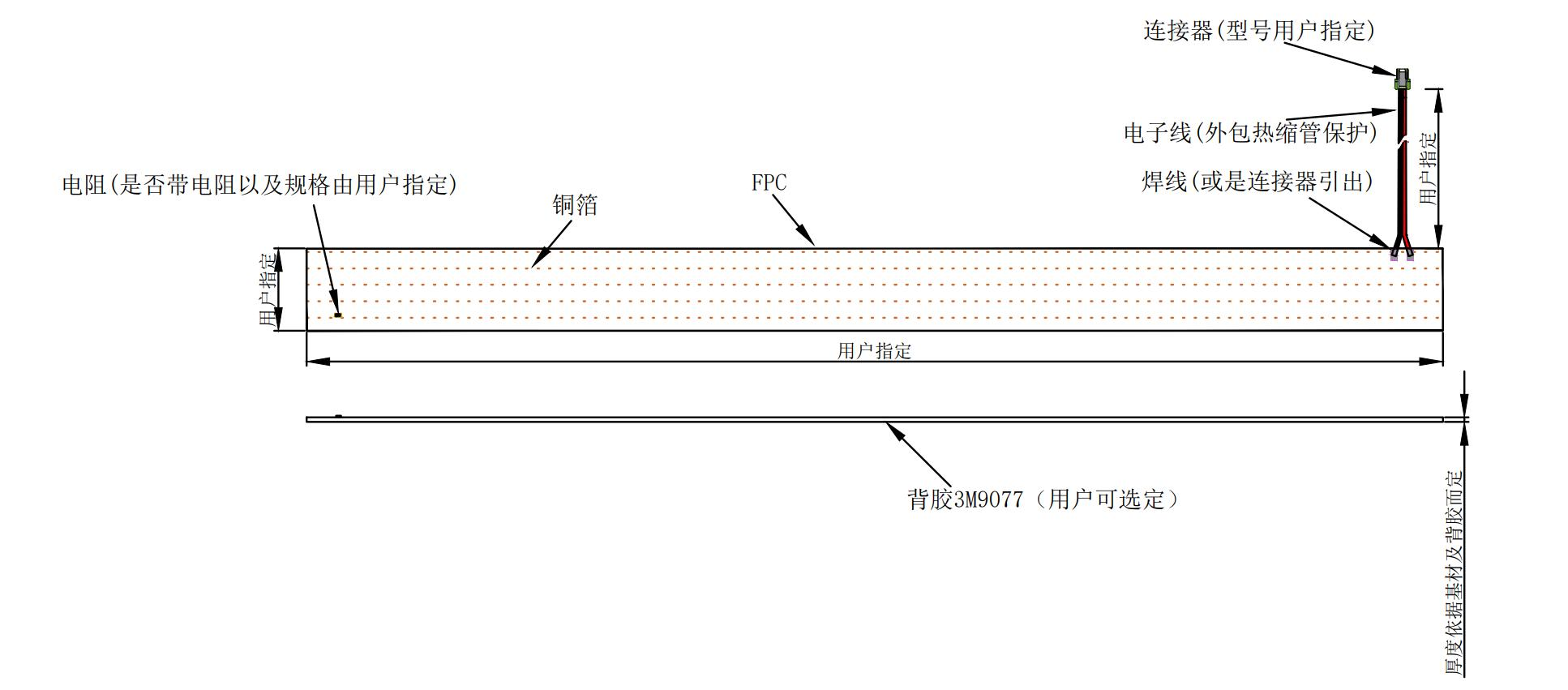

外形尺寸

FPC 外形用戶可指定，整體長度最大不超過 1000mm，寬度最大不超過 250mm。

產品厚度

含背膠離型紙的厚度為 0.25±0.1mm（不同基材厚度有差異）

焊盤工藝

化金，化金厚度大于等于 0.05um

補強方式

插拔連接器背面 0.1mm 鋼片補強；元器件及焊接區域背面 0.175mmPI 補強

背膠型號

3M9077 耐高溫膠紙，膠厚 0.05mm，長期耐溫 150℃，短期耐溫 260℃

背膠剝離力

3M9077 背膠以 300mm/min 速度 180°剝離其剝離力為 11.0N/cm

覆蓋膜

FPC 表面為黑色覆蓋膜

傳感特性

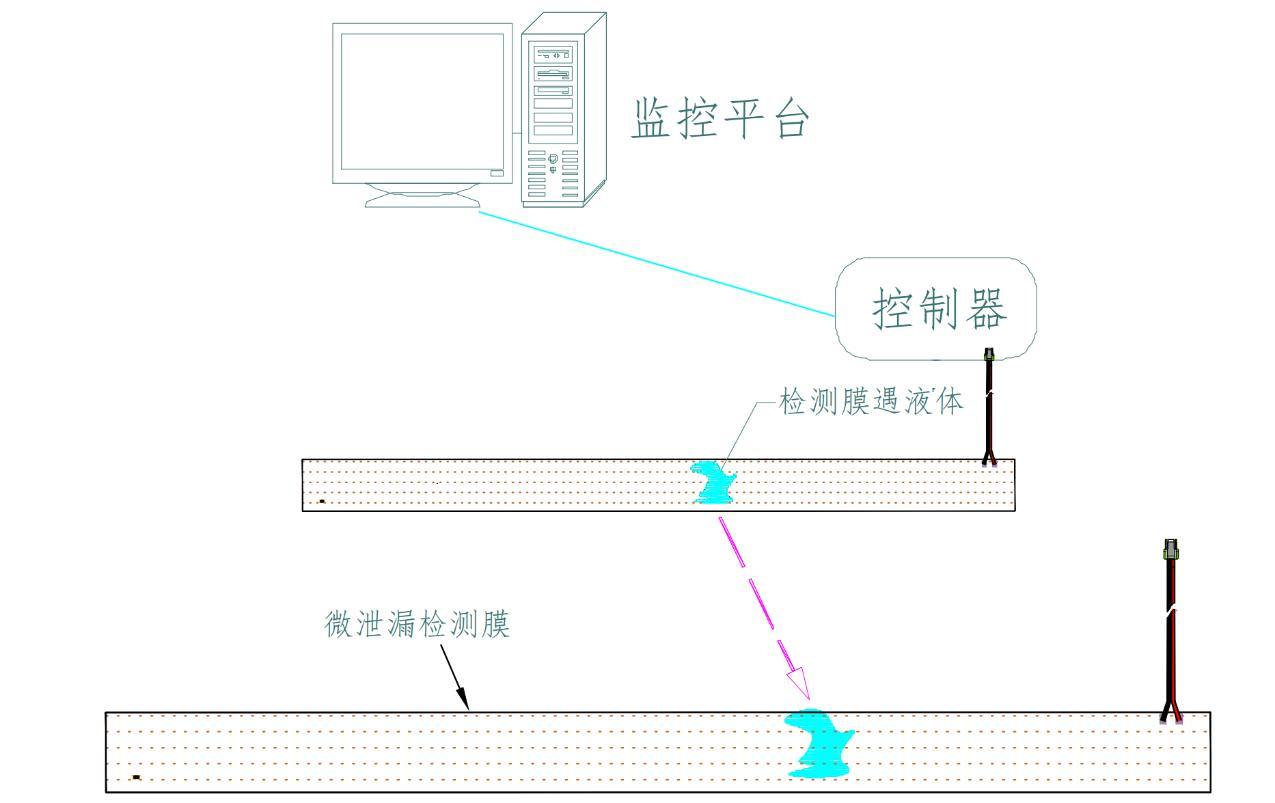

根據以下條件，在檢測膜上直接滴液體量≥0.1ml 可以檢測

·測試環境：溫度:24.3~25.4℃、濕度:47~51%RH

·測量載體：自來水（電導率：199μS/cm）、PG25 冷卻液（電導率：2.59mS/cm）

·測試設備：我司檢測器

根據檢測膜的敷設方式、環境、測試液體的導電率以及液體滴落在檢測膜上的覆

蓋面積等會影響檢測靈敏度(最小報警量)

絕緣特性

檢測膜不帶電阻的，2 個導體間電阻>200MΩ；檢測膜帶電阻的 2 個導體阻抗標

準值為膜上電阻阻值

工作環境

溫度：-20~100℃（成品工作溫度上限受背膠耐溫而定），濕度：0~95%RH（無

凝露）

復位特性

漏水檢測后，可通過人工清潔擦干水分來復位，并可重復使用，但如果漏水中存

在其他導電性污染物導致檢測膜絕緣特性變化，則不可再使用

板端連接器抗拉

特性

板端連接器可承受拉力>10N（不同的連接器抗拉特性可能有差異）

折彎半徑

檢測部分最小折彎半徑 R≥4mm，小于該折彎半徑可能會導致檢測膜上導線斷裂

損壞（不同基材最小彎折半徑有差異）。

折彎次數

最大折彎次數：200 次，大于該值可能會導致檢測膜性能降級甚至損壞（不同基

材最大可彎折次數有差異）。

環保

產品符合 RoHS2.0

試驗項目

說明

報警靈敏度與恢復測試

使用我司控制器連接 FPC，最小報警漏液量為 0.1ml,報警反應時間小于

2S,手動擦干至恢復時間小于 2S。

高溫高濕測試

使用我司控制器連接 FPC，將 FPC 放入 85℃、85%RH 的恒溫恒濕試驗箱

中，持續 240h。測試中控制器無誤報現象，工作正常，F(xiàn)PC 外觀沒有發

生破裂、損壞等異 ?，F(xiàn)象，測試合格。

高溫測試

使用我司控制器連接 FPC，將 FPC 放入 115℃的恒溫恒濕箱中，持續 240

h。測試中控制器無誤報，F(xiàn)PC 外觀良好。

高低溫極限測試

使用我司控制器連接 FPC，分別放入 150℃,-40℃的試驗箱持續運行 72h，

測試中 FPC 沒有發生破裂、損壞等異常現象,從極限溫度下恢復到常溫時

控制器無誤報現象。

鹽霧試驗

將 FPC 放入溫度 35℃、收集溶液 PH6.84~6.90、50g/L 氯化鈉（濃度 5%）、

鹽霧沉降量 (80cm2）1.48~1.50mL/h 的試驗箱內 24h，測試過后 FPC 輕微

腐蝕，接入我司控制器漏液報警正常。

折彎試驗

將 FPC 固定在線材搖擺試驗機上，最小折彎半徑 4mm，折彎速度 30 次/

分鐘，±90°搖擺。測試結果為最大彎折次數 200 次（不同基材彎折次數有

差異，此項數據為 FPC 柔性材料測試數據）。

絕緣電阻測試

 對于無電阻 FPC，其 2 個導體間電阻在 200MΩ以上，符合標準。
