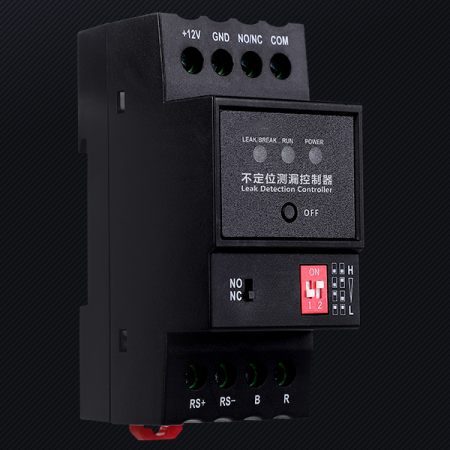

一．產品簡介

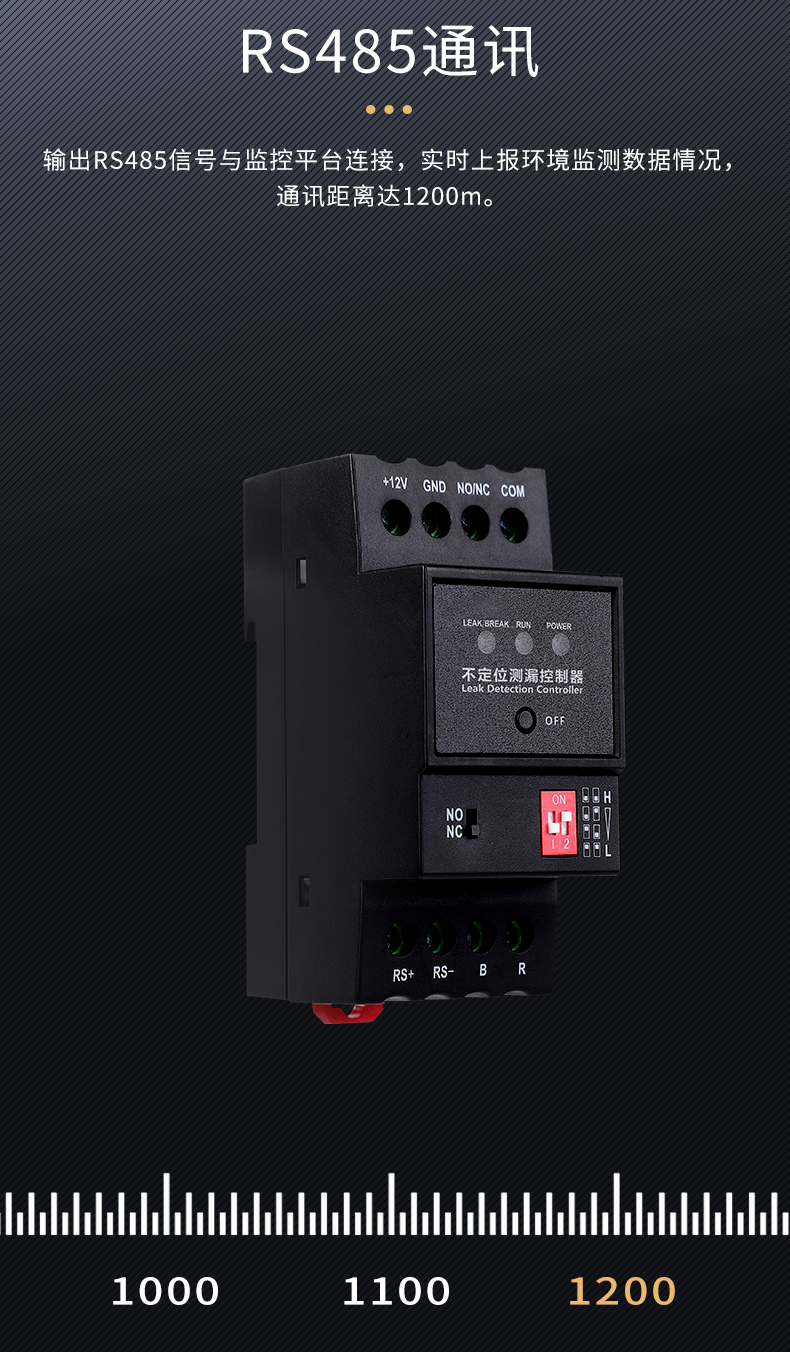

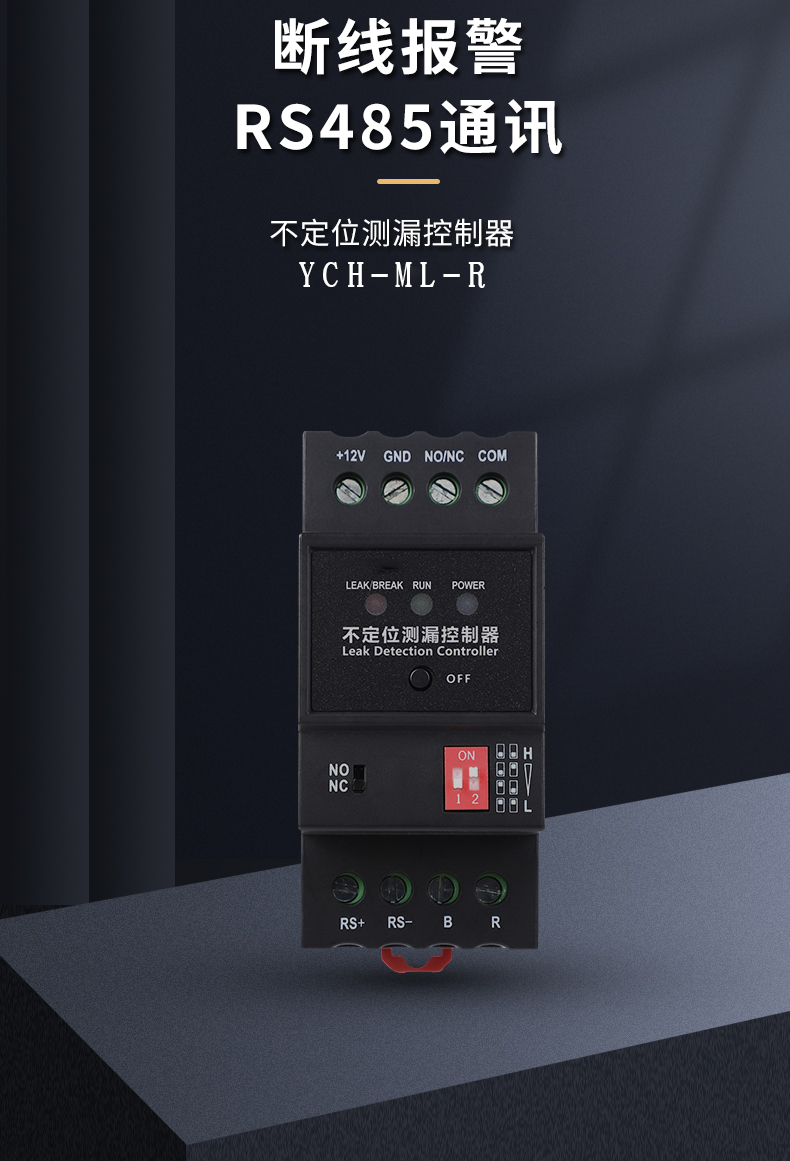

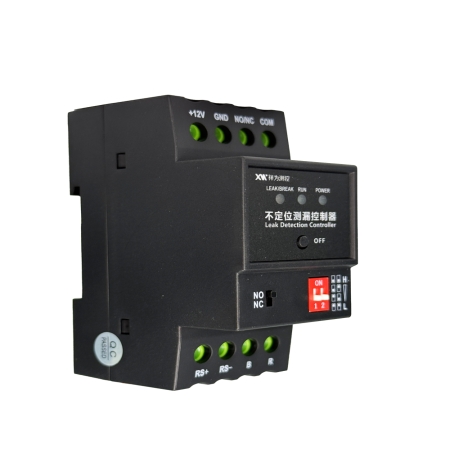

YCH-ML-R 不定位測漏控制器是一款用于檢測液體泄漏的設備，支持斷線報警功能，可通過面板上的撥碼開關調節控制器的靈敏度，以適應不同的應用場景?？刂破鬏敵龅睦^電器觸點信號與RS485信號，可與各種監控系統相整合，實現遠程報警及遠程設備的控制。

二．適用范圍

YCH-ML-R適應于IDC機房、數據中心、圖書館、博物館、倉庫等等。

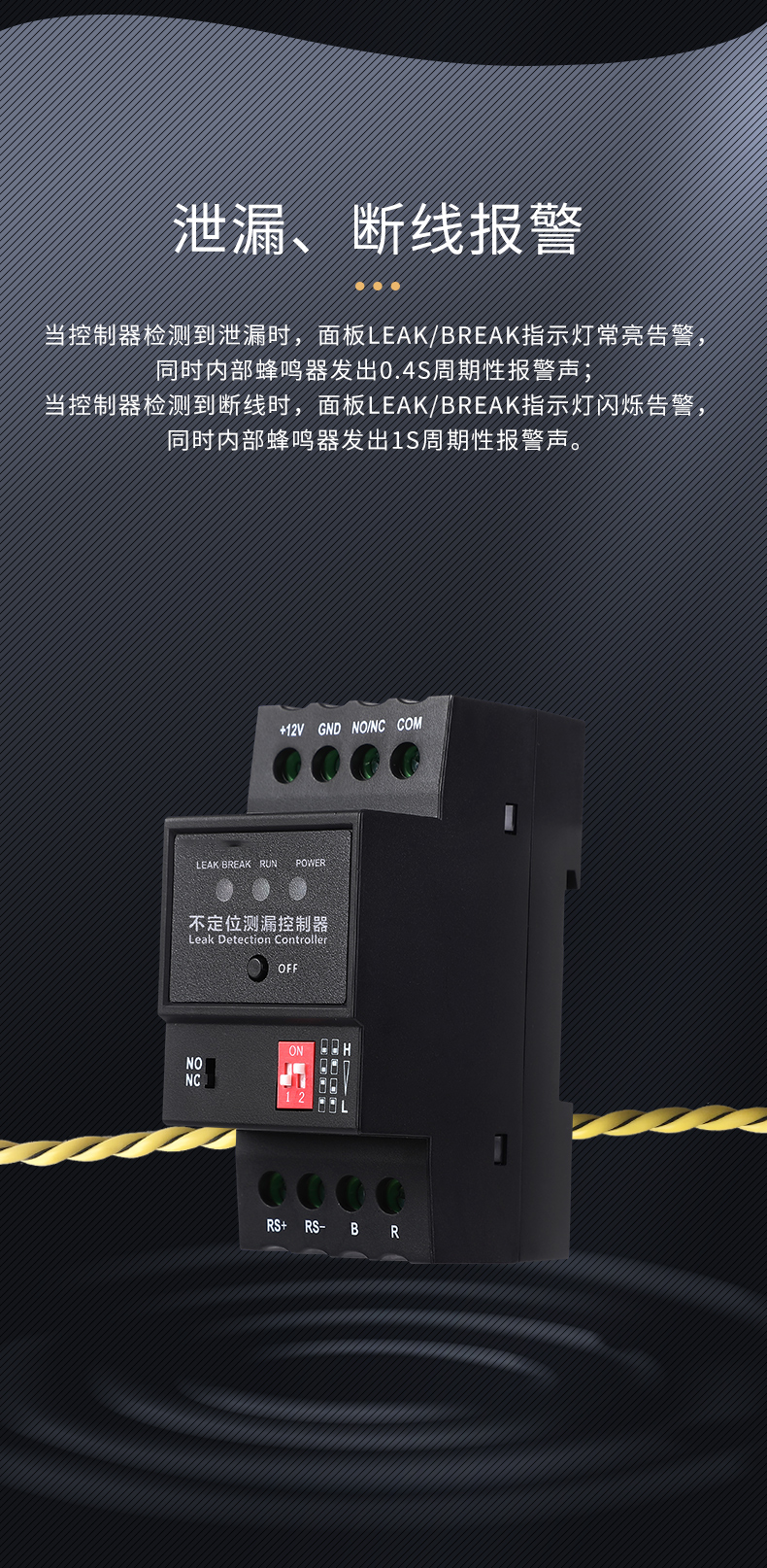

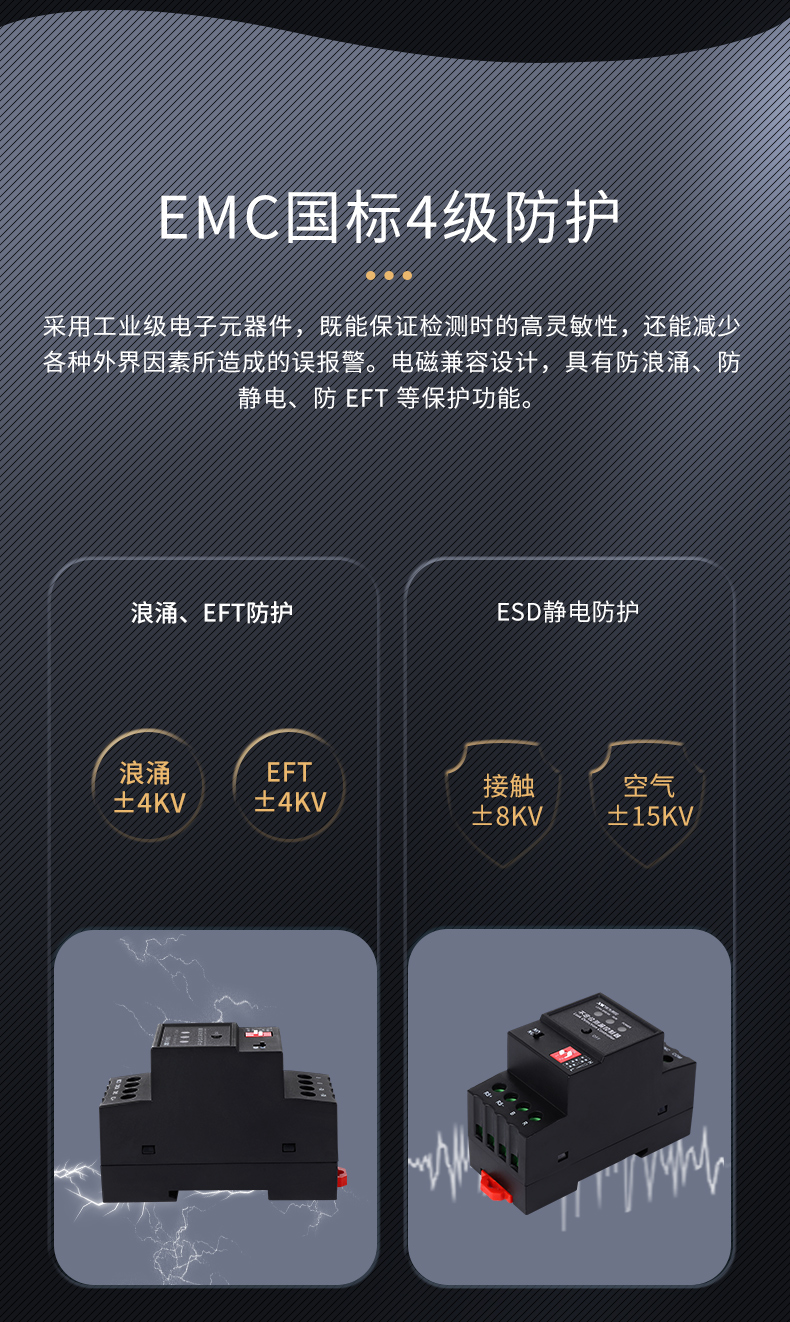

三．功能特點

四．技術參數

五．產品尺寸

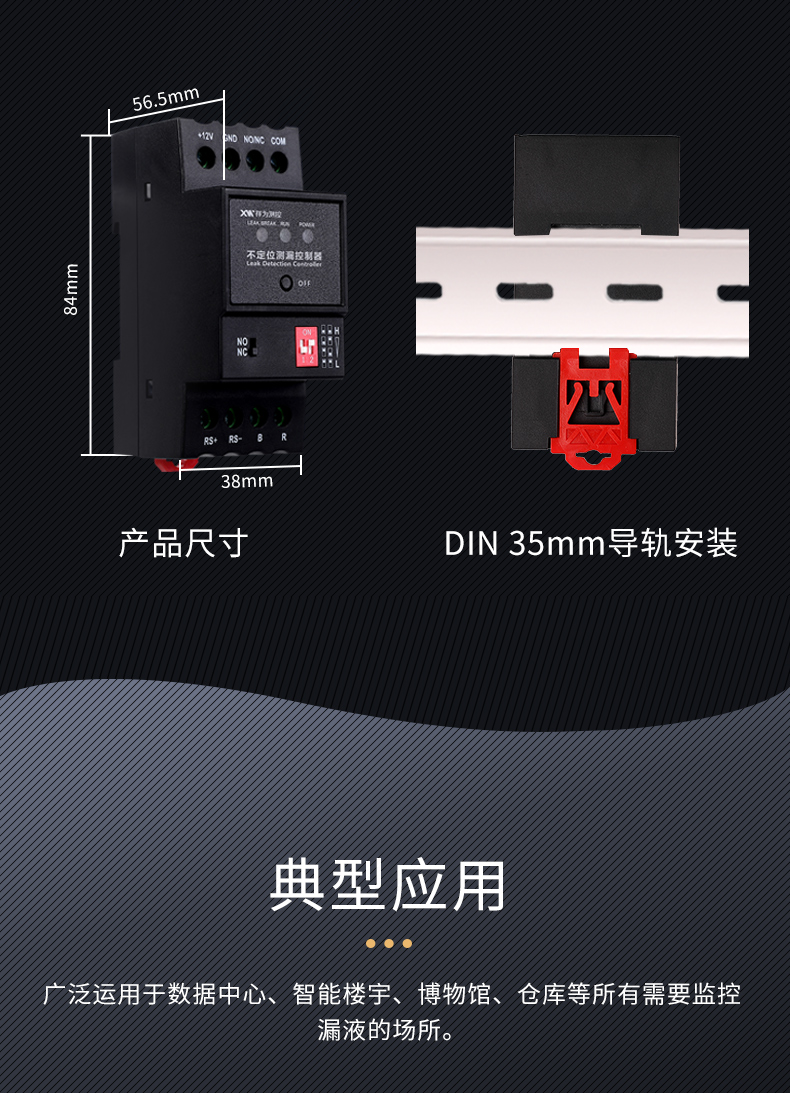

（單位：mm，誤差±0.5mm）

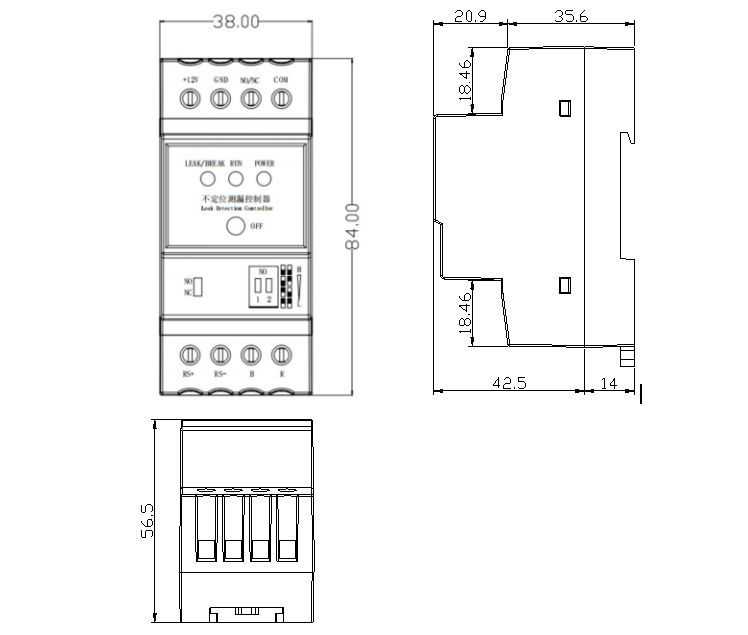

圖1控制器尺寸圖

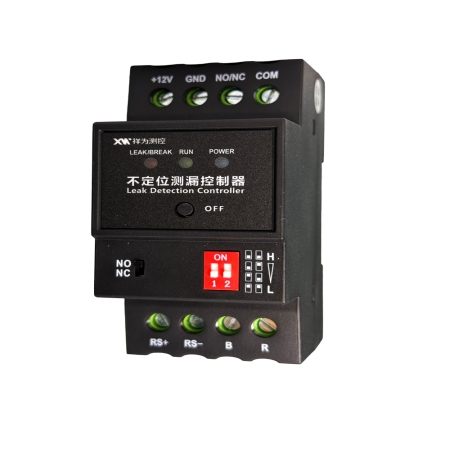

六．按鈕與指示燈說明

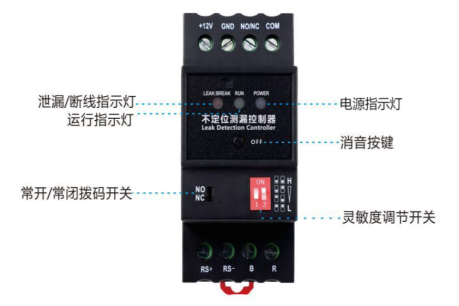

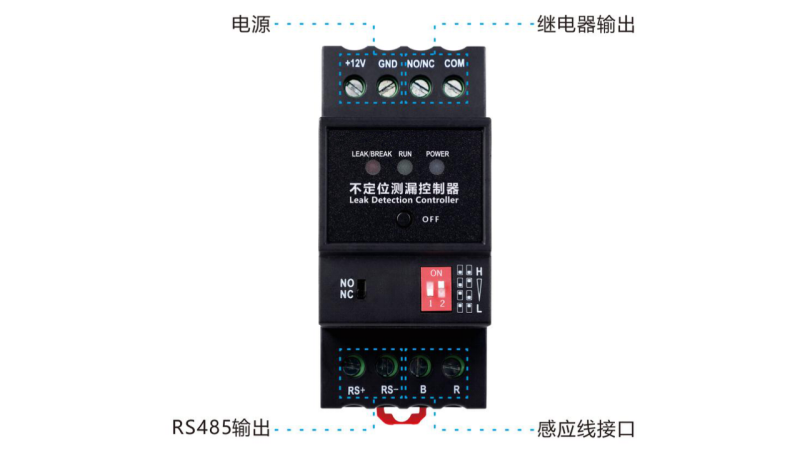

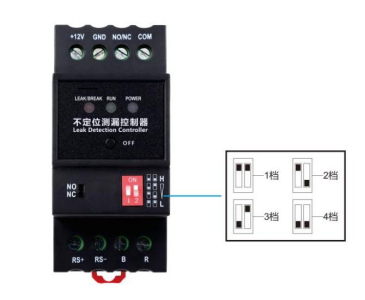

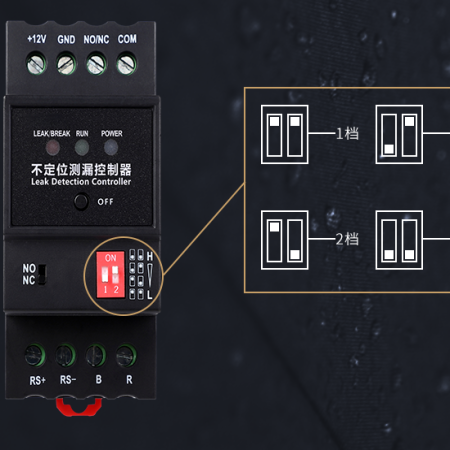

圖2 按鍵與指示燈說明圖 圖3 靈敏度檔位按鍵調節示意圖

七．系統拓撲圖

控制器與感應線連接，感應線敷設于漏液檢測區域，當液體發生泄漏時，觸發控制器報警及繼電器動作，通過RS485信號上傳泄漏情況數據至上位機，實現實時集中監控?？刂破骼^電器輸出信號可聯動控制外圍設備如聲光報警器、電話撥號器、短信模塊、開關量采集模塊等設備。

（注：繼電器輸出無法判定報警為泄漏報警亦或是斷線報警，報警類型僅通過控制器面板指示燈和內部蜂鳴器聲音判斷，詳見功能特點介紹）。

圖4系統拓撲圖

八．安裝說明

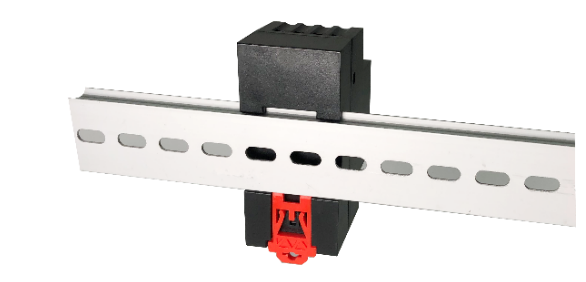

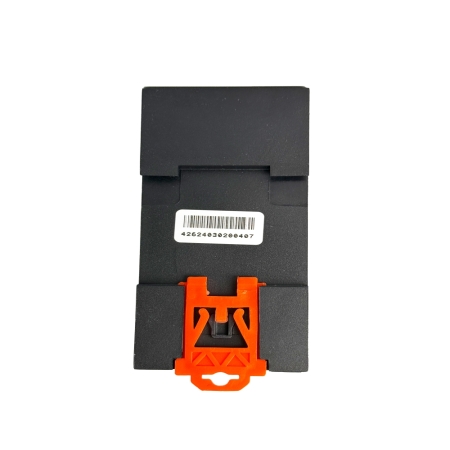

請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，安裝位置應避免高溫高濕、振動、腐蝕性氣體環境及其他電子雜訊干擾源等。控制器扣裝于標準的35毫米DIN導軌上，安裝示意圖如下：

圖5安裝示意圖

九．接線說明

不定位測漏檢測系統由控制器、引出線、感應線及相關配件構成。

圖6系統接線圖

十．感應線說明

YCH-ML-R控制器配套的不定位感應線，其終止端需接入220KΩ的回環電阻，以使感應線形成回路，否則接入控制器時會出現斷線報警。

十一．調試說明

控制器所有接線步驟完成后，即可按如下指導進行調試工作：

1. 給控制器上電，POWER指示燈藍色常亮，否則電源或控制器故障；RUN指示燈綠色1S周期性閃爍，否則控制器異常；
2. 若BREAK指示燈紅色閃爍，一般為感應線斷裂或感應線接入異常，請優先檢查感應線是否接線正確；

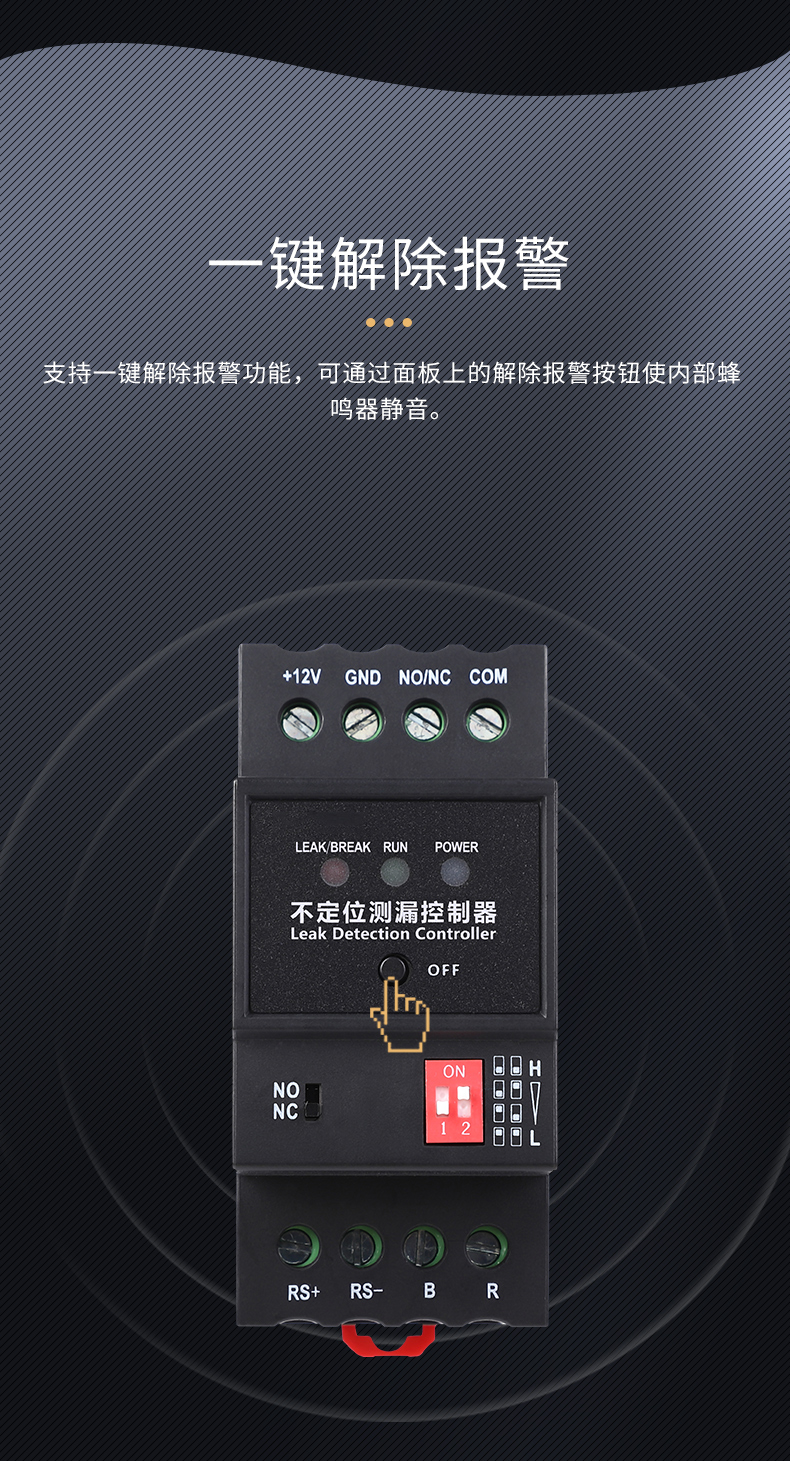

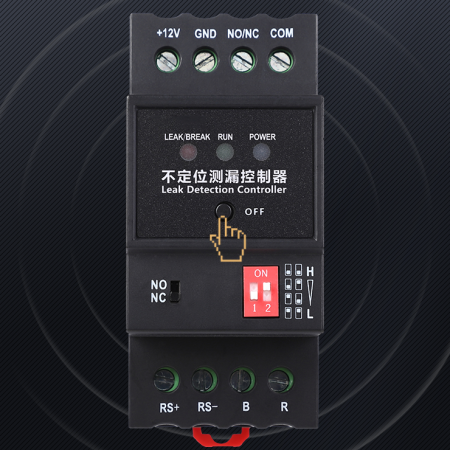

3. 取少量的自來水（非凈化處理水），將感應線浸沒于水中1S后，繼電器動作，LEAK指示燈紅色常亮，蜂鳴器報警，按下OFF按鈕可一鍵消音。擦干感應線上的水后，繼電器復位，LEAK指示燈滅；

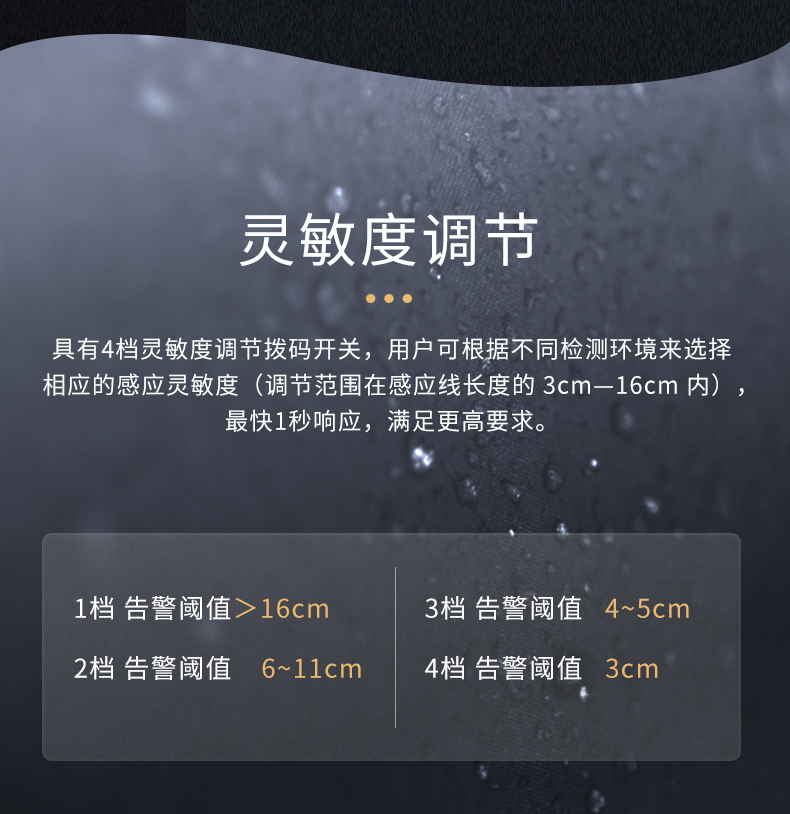

4. 控制器面板上有一個靈敏度調節撥碼開關，1至4檔檢測靈敏度依次增強，出廠默認為4檔靈敏度。用戶可根據不同的漏液檢測環境設置對應的靈敏度，以下列舉了在自來水條件下不同靈敏度對應的漏水報警長度。(注：液體導電率會影響感應度)。

十二．維修與故障排查

控制器上有3個LED燈，分別代表：通電、運行、泄漏/斷線。下表列舉了各種不同的指示燈狀態及常見因素或糾正措施。
