一．產品簡介

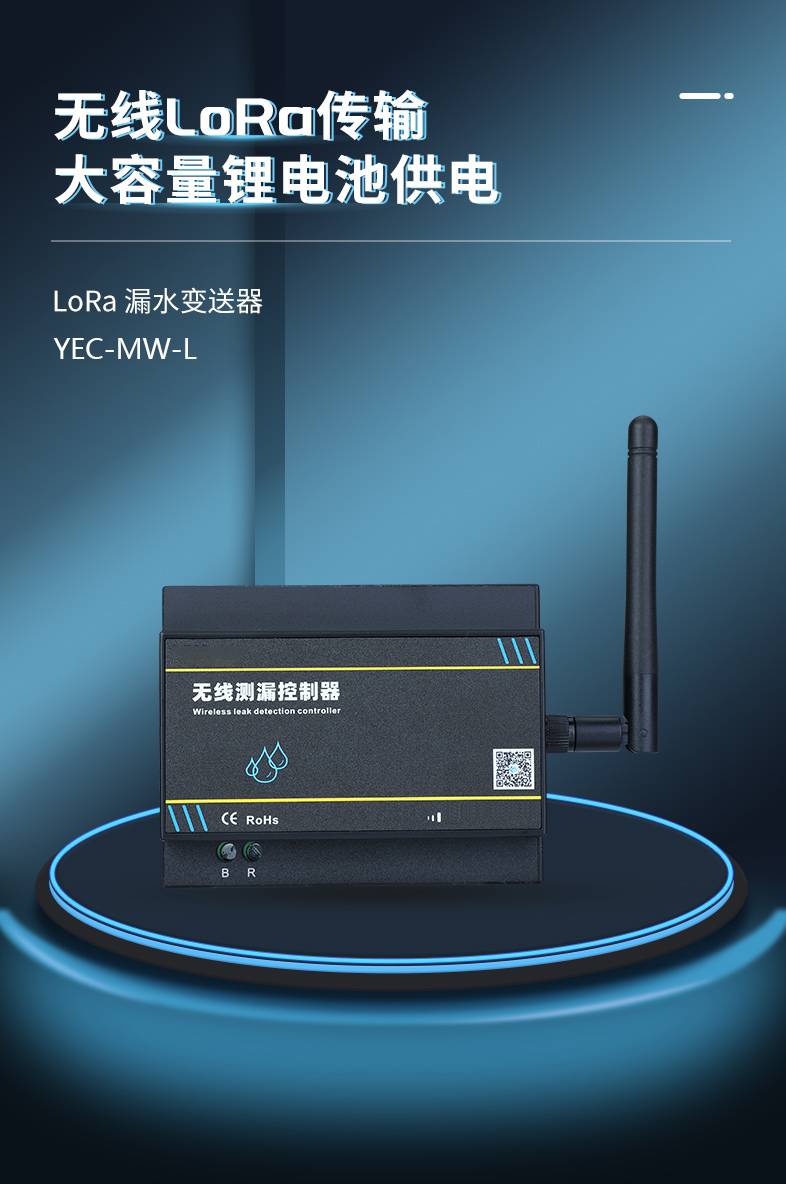

YEC-MW-L無線測漏控制器是集監控漏液和無線數據傳輸為一體的新興物聯網產品。本產品采用最新LoRa技術，當發生液體泄漏時，控制器會立即上報報警數據到后端平臺，提醒監測人員及時處理，實現對液體泄漏的實時監測。產品擁有無線傳輸、遠程監控、功耗低、安裝方便等特點，內置大功率電池，使用壽命可達5年以上。

二．適用范圍

YEC-MW-L適應于智慧建筑、智慧地鐵、數據中心、博物館、醫院、倉庫等等。

三．功能特點

無線傳輸	控制器采用最新的LoRa技術，省略了復雜的布線環節，實現無線數據傳輸，遠程監控。
簡潔易用	控制器適用于標準DIN35mm工業導軌安裝，所有的現場接線均可以通過接線端子來輕松完成。

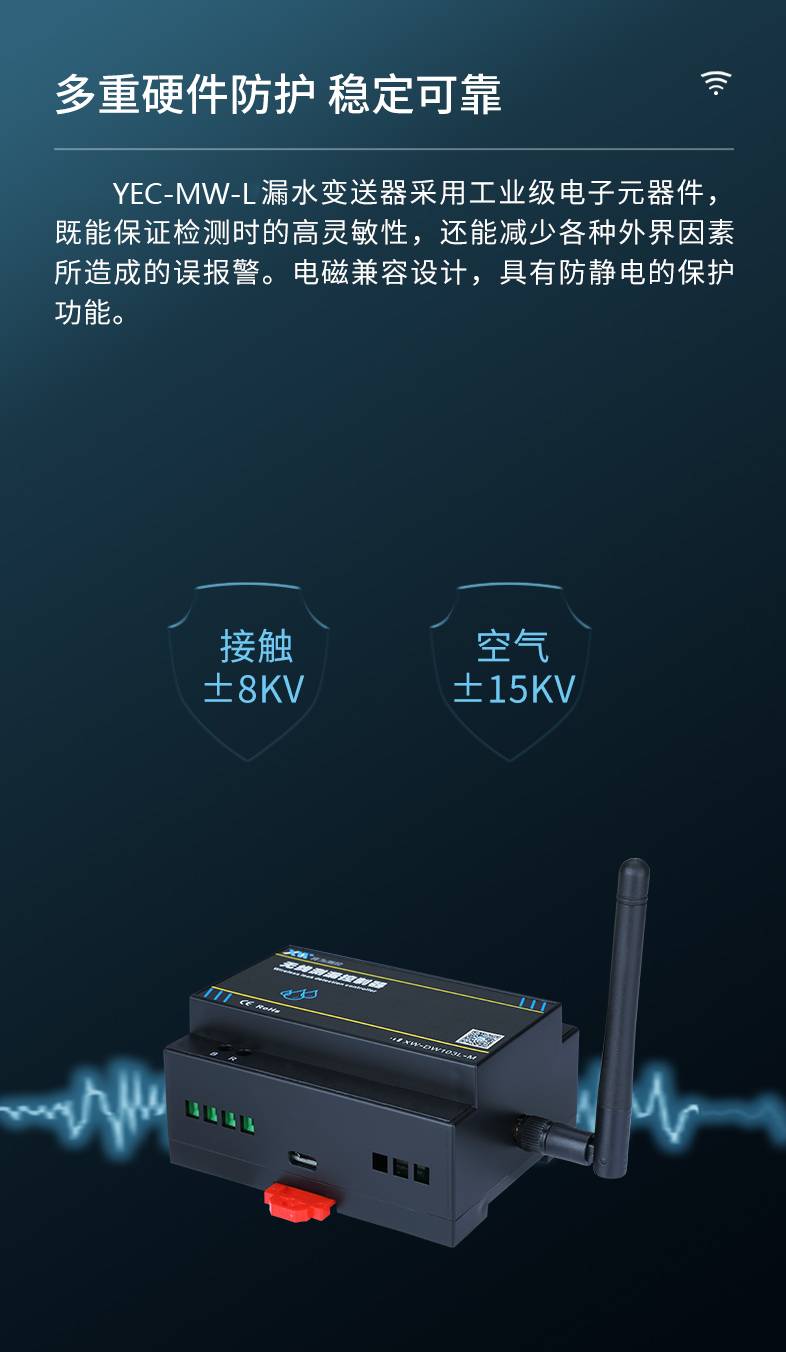

穩定可靠	控制器全部采用工業級電子元器件，既能保證檢測時的高靈敏性，還能減少各種外界因素所造成的誤報警。采用電磁兼容設計，具有防浪涌、防靜電、防EFT等保護功能。

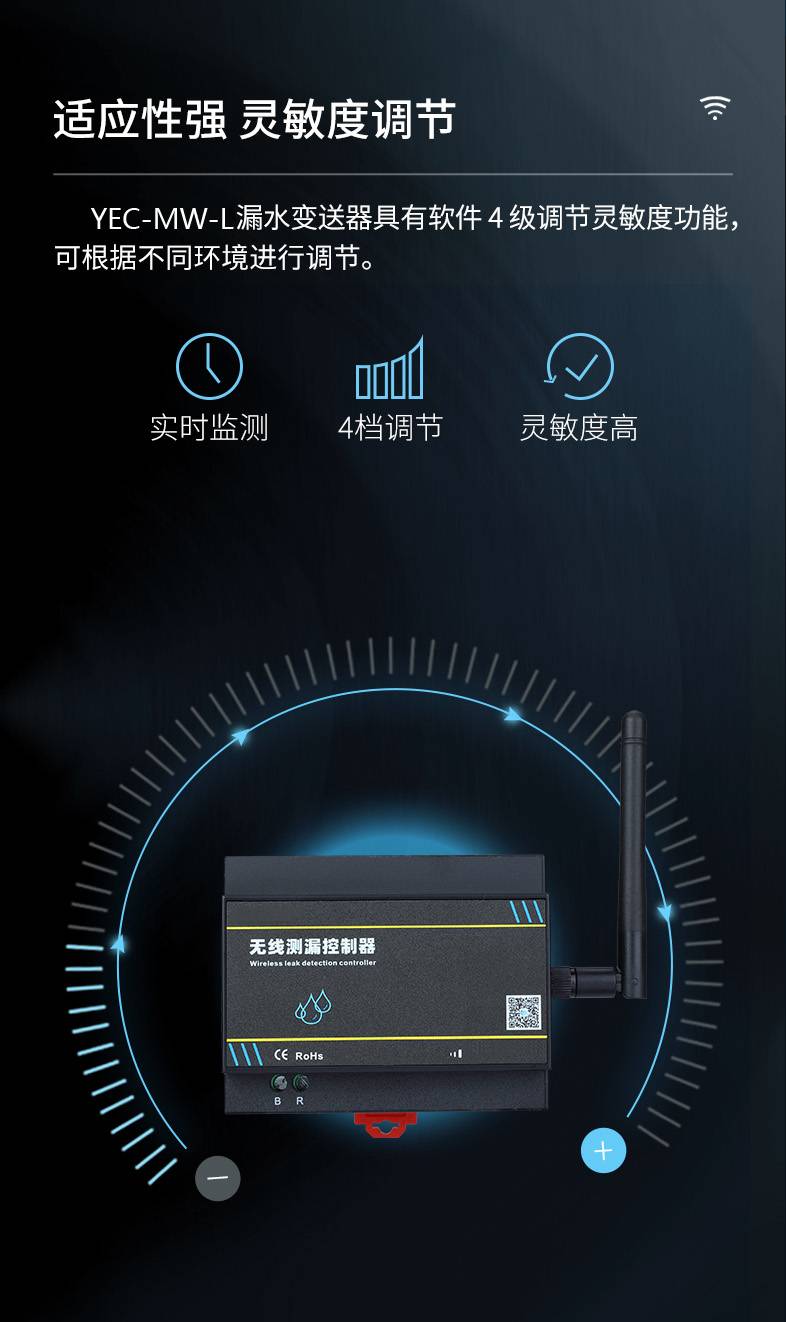

適應性強	控制器具有軟件4級調節靈敏度功能，可根據不同環境進行調節。

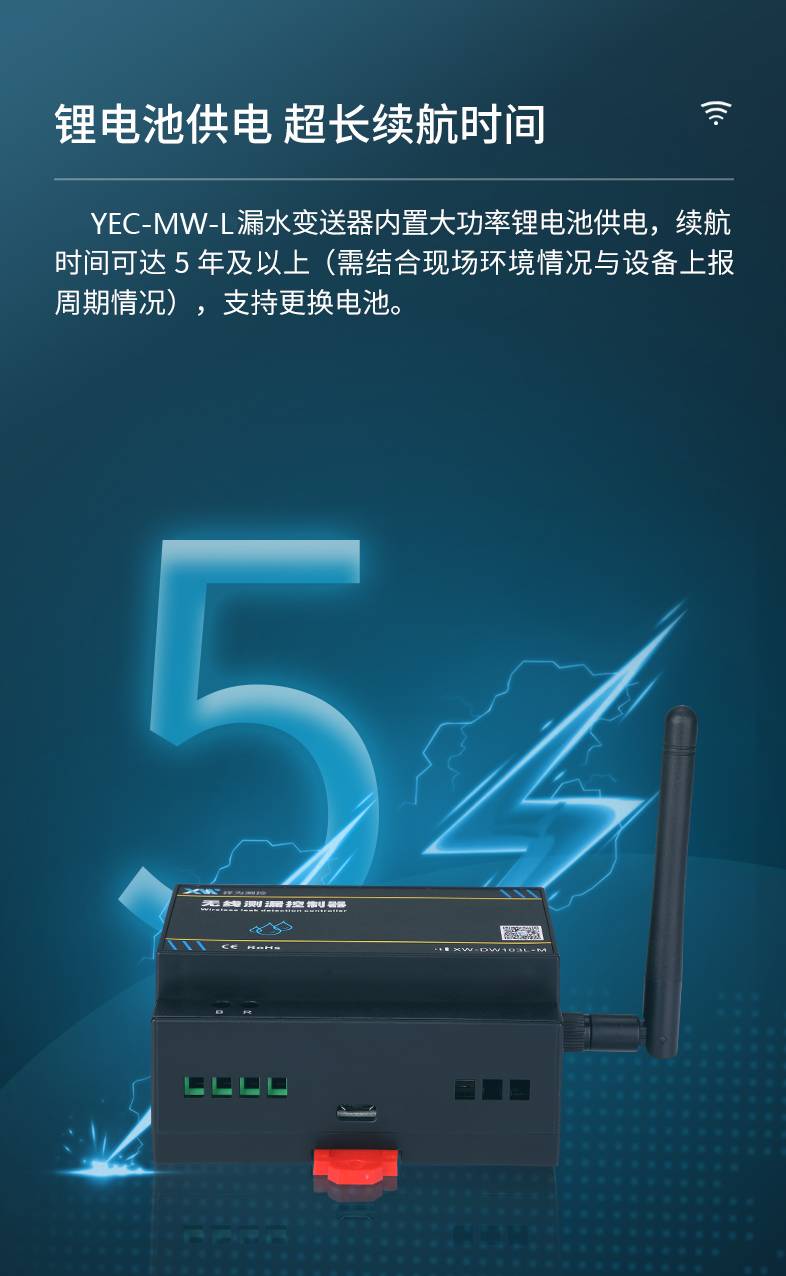

內置電池供電	控制器內置大功率鋰電池供電，使用壽命可達5年及以上（需結合現場環境情況與設備上報周期情況），支持更換電池。

四．技術參數

傳感性能	檢測方式	不定位檢測
	檢測距離	500m
	靈敏度	軟件調節，1~4檔，出廠默認3檔
LoRa特性	工作模式	半雙工
	工作頻段	410.125MHz~493.125MHz
	最大發射功率	22dbm
	通信速率	292bps~5.4kbps
	傳輸協議	Http1.1
	傳輸距離	5000m（空曠）
環境額定值	工作溫度	-40℃~70℃
環境額定值	工作濕度	0~95%RH（無冷凝）
電源要求	供電方式	3.6V鋰亞電池
	電池容量	8500mAh
	發射電流	130mA
	休眠電流	10~20uA

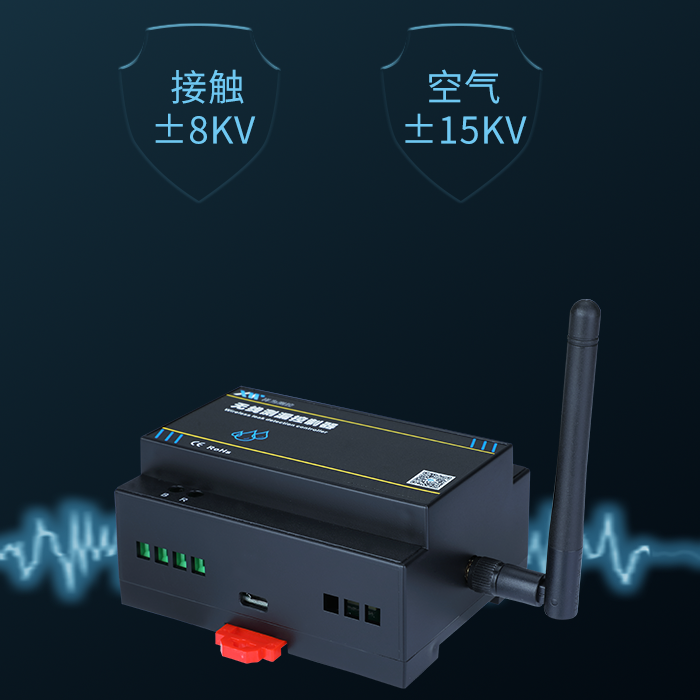

EMC防護等級	靜電	接觸放電±8KV，空氣放電±15KV
重量	190.0g

五．產品尺寸

（單位：mm，誤差±0.5mm）

圖1控制器尺寸圖

六．系統拓?fù)?/span>圖

控制器與感應線連接，通過無線LoRa信號向無線LoRa網關傳輸漏水情況數據，網關通過RS485、4G網絡、以太網及WIFI等方式向上行設備傳輸數據，上傳至監控平臺，實現集中監控。

圖2系統拓?fù)鋱D

八．安裝說明

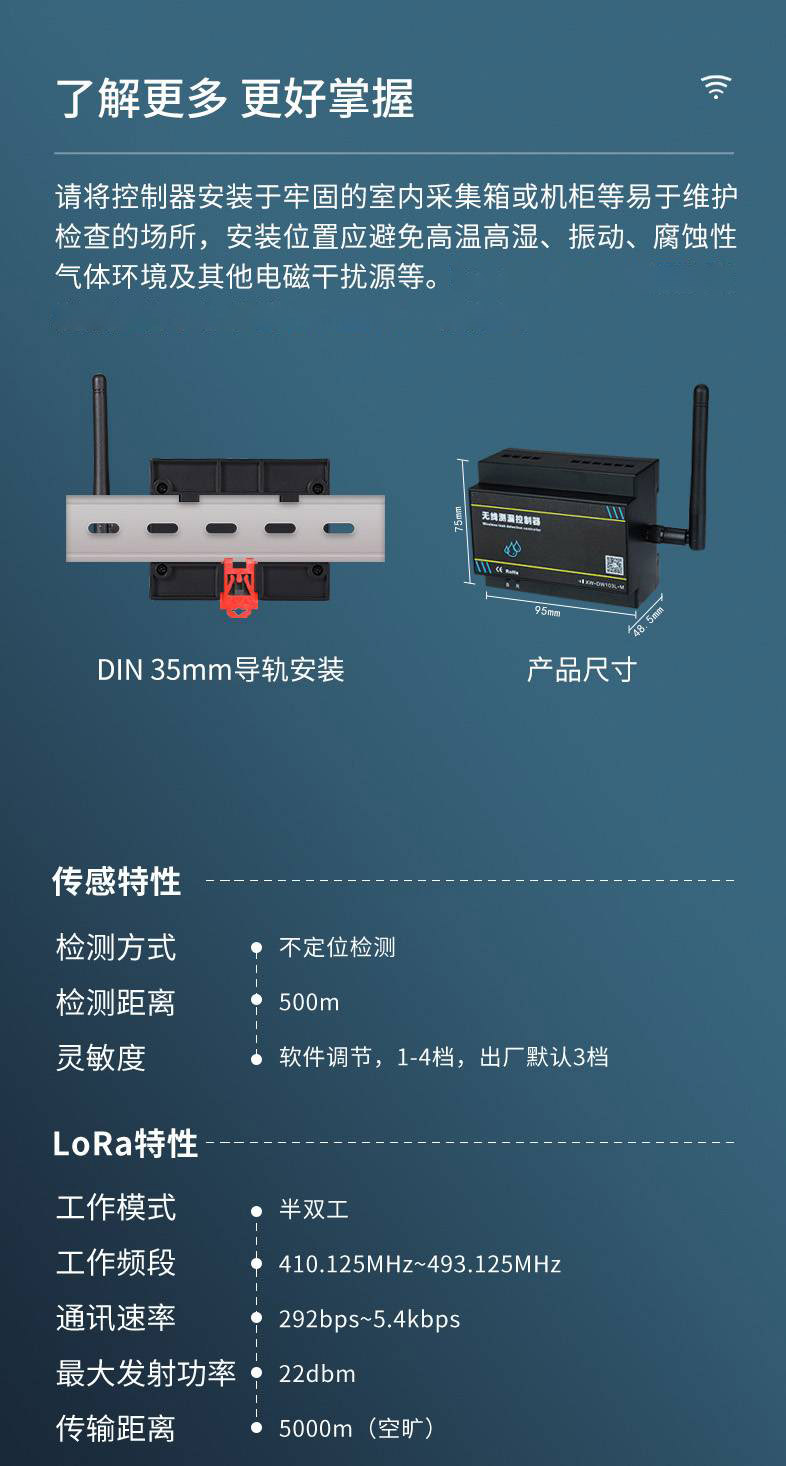

請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，安裝位置應避免高溫高濕、振動、腐蝕性氣體環境及其他電子雜訊干擾源等?？刂破骺垩b于標準的DIN35mm導軌上。

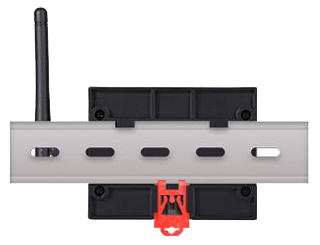

圖3安裝示意圖

九．接線說明

感應線連接

在整個泄漏檢測系統中，引出線用于連接控制器和漏水感應線，將感應線的引出線紅、黑芯線分別接入控制器接線端子 R、B 處，再將感應線敷設到需要檢測的區域。連接如下圖所示：

圖4 感應線連接示意圖

USB接口

USB調試接口可用于查看及設置設備的靈敏度、波特率等相關參數。
