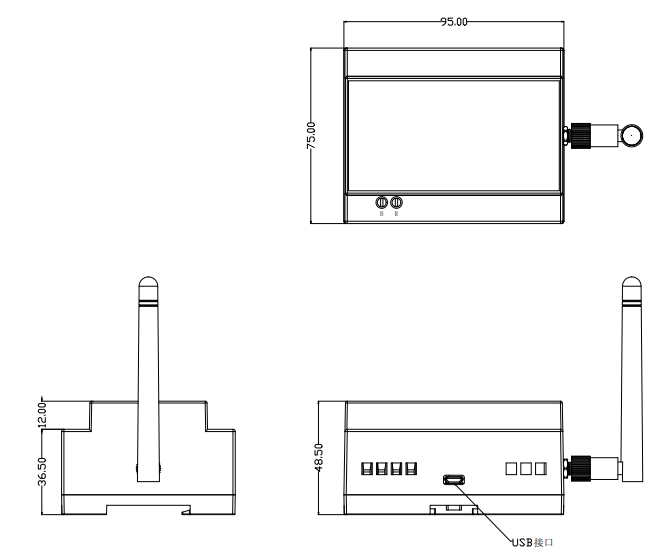

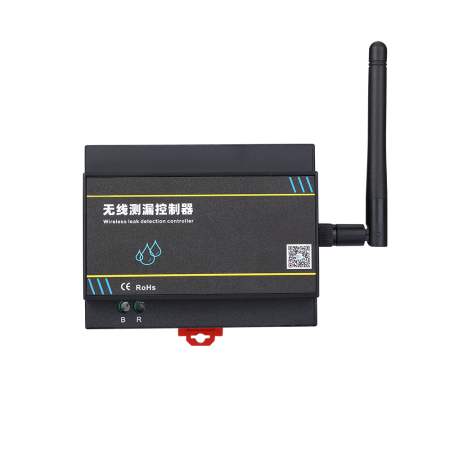

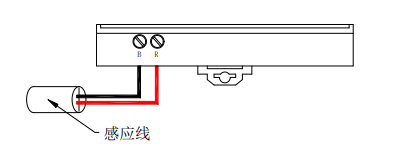

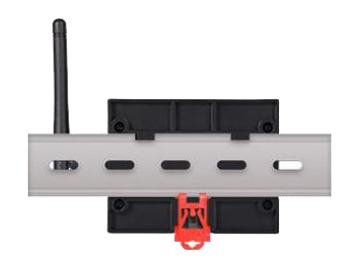

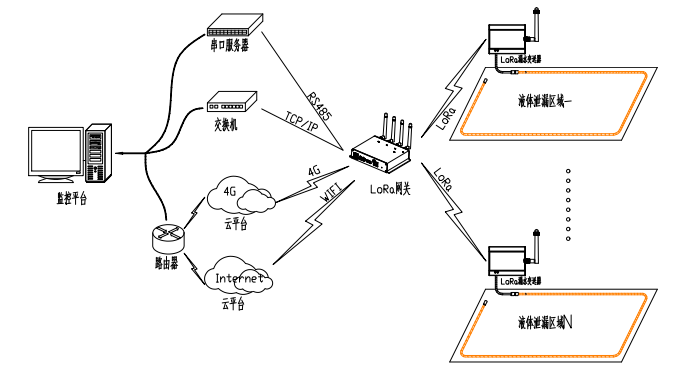

一．產品介紹YEC-MW-L 無線測漏控制器是集監控漏液和無線數據傳輸為一體的新興物聯網產品。本產品采用最新 LoRa 技術，當發生液體泄漏時，控制器會立即上報報警數據到后端平臺，提醒監測人員及時處理，實現對液體泄漏的實時監測。產品擁有無線傳輸、遠程監控、功耗低、安裝方便等特點，內置大功率電池，使用壽命可達 5 年以上。 二．適用范圍YEC-MW-L 適應于智慧建筑、智慧地鐵、數據中心、博物館、醫院、倉庫等等。 三．功能特點 無線傳輸控制器采用最新的 LoRa 技術，省略了復雜的布線環節，實現無線數據傳輸，遠程監控。 簡潔易用控制器適用于標準 DIN35mm 工業導軌安裝，所有的現場接線均可以通過接線端子來輕松完成。 穩定可靠控制器全部采用工業級電子元器件，既能保證檢測時的高靈敏性，還能減少各種外界因素所造成的誤報警。采用電磁兼容設計，具有防靜電等保護功能。 適應性強 控制器具有軟件 4 級調節靈敏度功能，可根據不同環境進行調節。 內置電池供電控制器內置大功率鋰電池供電，使用壽命可達 5 年及以上（需結合現場環境情況與設備上報周期情況），支持更換電池。四．技術參數 檢測方式不定位檢測傳感性能 檢測距離500m 靈敏度軟件調節，1~4檔，出廠默認3檔 工作模式半雙工 工作頻段410.125MHz~493.125MHz LoRa特性 最大發射功率22dbm 通信速率292bps~5.4kbps 傳輸距離5000m（空曠） 環境額定值工作溫度工作濕度-40℃~70℃0~95%RH（無冷凝） 供電方式3.6V鋰亞電池 電源要求電池容量發射電流8500mAh130mA 休眠電流10~20uAEMC防護等級靜電接觸放電±8KV，空氣放電±15KV重量190.0g （單位：mm，誤差±0.5mm）圖 1 控制器尺寸圖 控制器與感應線連接，通過無線 LoRa 信號向無線 LoRa 網關傳輸漏水情況數據，網關通過 RS485、 4G 網絡、以太網及 WIFI 等方式向上行設備傳輸數據，上傳至監控平臺，實現集中監控。 圖 2 系統拓?fù)鋱D 八．安裝說明請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，安裝位置應避免高溫高濕、振動、腐蝕性氣體環境及其他電子雜訊干擾源等。控制器扣裝于標準的 DIN35mm 導軌上。圖 3 安裝示意圖 感應線連接在整個泄漏檢測系統中，引出線用于連接控制器和漏水感應線，將感應線的引出線紅、黑芯線分別接入控制器接線端子 R、B 處，再將感應線 敷設到需要檢測的區域。連接如下圖所示： 圖 4 感應線連接示意圖 USB 接口USB 調試接口可用于查看及設置設備的靈敏度、波特率等相關參數。
YEC-MW-L 無線測漏控制器是集監控漏液和無線數據傳輸為一體的新興物聯網產品。本產品采用最新 LoRa 技術，當發生液體泄漏時，控制器會立即上報報警數據到后端平臺，提醒監測人員及時處理，實現對液體泄漏的實時監測。產品擁有無線傳輸、遠程監控、功耗低、安裝方便等特點，內置大功率電池，使用壽命可達 5 年以上。
